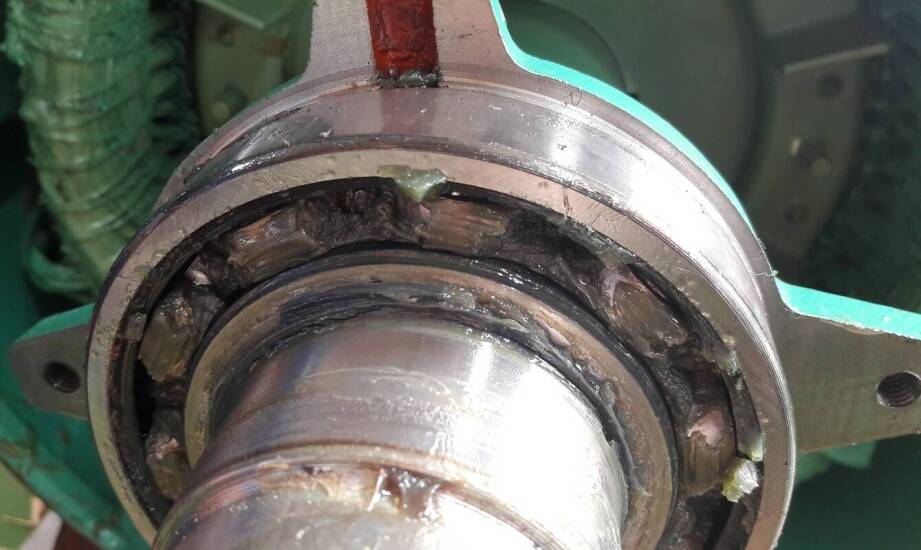

Dlaczego łożyska baryłkowe zawodzą po montażu i późniejszym demontażu

Nowe komponenty toczne świeżo zamontowane w maszynie przemysłowej często już po kilku tygodniach pracy zaczynają hałasować, grzać się i pracować nierówno. Wibracje oraz nietypowe buczenie sygnalizują początek poważnej awarii, która ostatecznie prowadzi do przymusowej przerwy w produkcji i generuje wysokie, nieplanowane koszty utrzymania ruchu. Sytuacja ta powtarza się nierzadko mimo regularnej wymiany podzespołów na całkowicie nowe egzemplarze z tej samej serii produkcyjnej. Taki stan rzeczy wyraźnie wskazuje na ukryty problem, który pojawia się już na wczesnym etapie procesu instalacji lub podczas wcześniejszego, siłowego usuwania zużytych części.

Jak przygotowanie osadzenia wpływa na żywotność?

Wykorzystywane w wymagających aplikacjach łożyska baryłkowe wyróżniają się zdolnością do przenoszenia potężnych obciążeń promieniowych oraz osiowych. Ich faktyczna trwałość w przemyśle ciężkim zależy jednak bezpośrednio od staranności przygotowania całej strefy roboczej. Czop wału maszynowego i gniazdo w obudowie wymagają całkowitego oczyszczenia z mikroskopijnych zanieczyszczeń, rdzy oraz resztek zestarzałego środka smarnego. Pozostawione na metalu mikrodrobinki powodują zarysowania bieżni od razu po pierwszym uruchomieniu obciążonego układu. Powierzchnie osadzenia muszą zachować idealną, znormalizowaną gładkość. Szorstkość przekraczająca wartość Ra 0,8 µm znacząco zwiększa tarcie i błyskawicznie przyspiesza zmęczenie materiału. Przed docelowym osadzeniem mechanicy pokrywają wał bardzo cienką warstwą oleju o niskiej lepkości, co zauważalnie ułatwia bezpieczne wsuwanie pierścienia wewnętrznego.

Prawidłowe pozycjonowanie komponentu wymaga ścisłego połączenia technik mechanicznego wciskania, kontrolowanego podgrzewania i pomiaru współosiowości. Pierścień wewnętrzny wciska się z odpowiednio dobranym, ciasnym pasowaniem. Wykwalifikowani specjaliści stale kontrolują przy tym procesie zmniejszanie luzu promieniowego, które zazwyczaj wynosi od 0,01 do 0,05 mm w zależności od konkretnego gabarytu. Podgrzewanie metalowego elementu do optymalnej temperatury rzędu 80-100°C rozszerza jego średnicę wewnętrzną i bezpiecznie minimalizuje szkodliwe naprężenia instalacyjne. Proces ten absolutnie nie może jednak przekroczyć granicy 120°C. Przekroczenie tej bariery termicznej grozi trwałą zmianą struktury krystalicznej stopu stali. Technicy utrzymania ruchu mierzą także na bieżąco geometryczną współosiowość wału obrotowego. Odchylenie przekraczające 0,01 mm na każde 100 mm długości powoduje nierównomierny rozkład sił i zmęczenie samych baryłek.

Dlaczego błędy w demontażu niszczą nowe podzespoły?

Nieprawidłowo przeprowadzone procedury serwisowe trwale uszkadzają gniazdo żeliwnej obudowy oraz sam stalowy wał. Zjawisko to tworzy bardzo trudne do wykrycia, ukryte wady geometryczne, które ujawniają się dopiero po zainstalowaniu kolejnej, nowej części. Bezpośrednie uderzanie ciężkim młotkiem bez stosowania miękkich podkładek amortyzujących wywołuje mikropęknięcia bieżni zewnętrznej lub odkształcenia w samym gnieździe nośnym. Prowadzi to do niebezpiecznej koncentracji naprężeń w trakcie normalnej, wielozmianowej pracy maszyny przemysłowej. W przypadku podzespołów wyposażonych w specjalną tuleję wciąganą obsługa luzuje nakrętkę ustalającą z dużą ostrożnością. Używają do tego profesjonalnego sprzętu hydraulicznego, aby skutecznie zminimalizować ryzyko gwałtownego poślizgu hartowanych pierścieni.

Zaawansowana, dwurzędowa konstrukcja wyposażona w charakterystyczne, wypukłe elementy toczne kompensuje naturalną niewspółosiowość kątową wału do 3°. Ten innowacyjny mechanizm samowyrównujący w żaden sposób nie chroni jednak węzła przed brutalnymi błędami instalacyjnymi. Nierównomierne bicie wału napędowego czy też bardzo lokalne, punktowe przegrzania wynikają bezpośrednio z nieosiowego, przekrzywionego osadzenia w oprawie. Z kolei rozległe, ogólne przebarwienia powierzchni metalu wskazują na silne zanieczyszczenia chemiczne lub długotrwałe przeciążenie całego układu. Dokumentacja techniczna i branżowe statystyki dowodzą, że błędy popełniane przez personel montażowy odpowiadają za 17% awarii tych wyjątkowo wytrzymałych elementów układu napędowego.

Powtarzające się, przewlekłe usterki kluczowych węzłów tocznych niemal zawsze oznaczają powielany błąd w wewnętrznej procedurze obsługowej danej maszyny. Jeśli niepokojące awarie obejmują szerzej cały układ napędowy i przenoszą się na sąsiadujące podzespoły, konieczna staje się niezwykle wnikliwa analiza. Inżynierowie muszą zweryfikować realnie przenoszone obciążenie, sprawność systemu smarowania centralnego oraz ogólną sztywność ramy nośnej. Właściwa diagnoza problemu wymaga szerokiego spojrzenia na całe środowisko pracy urządzenia.

Praktyka rynkowa dostawców techniki przemysłowej pokazuje dobitnie, że powierzchowna wymiana części bez usunięcia przyczyny pierwotnej generuje wyłącznie dodatkowe straty finansowe. Eksperci z krakowskiej firmy Wama-Service, autoryzowanego dystrybutora rozwiązań marki NSK, przypominają, że dobór specyfikacji technicznej musi uwzględniać dotychczasową historię awarii konkretnego gniazda. Rzetelna analiza dokumentacji technicznej połączona z odpowiednim parkiem narzędziowym pozwala wyeliminować zjawisko nakładających się na siebie mikrouszkodzeń. Tylko perfekcyjne dopasowanie komponentu oraz rygorystyczne przestrzeganie narzuconego reżimu serwisowego gwarantują stabilną i bezawaryjną pracę całej linii produkcyjnej.
